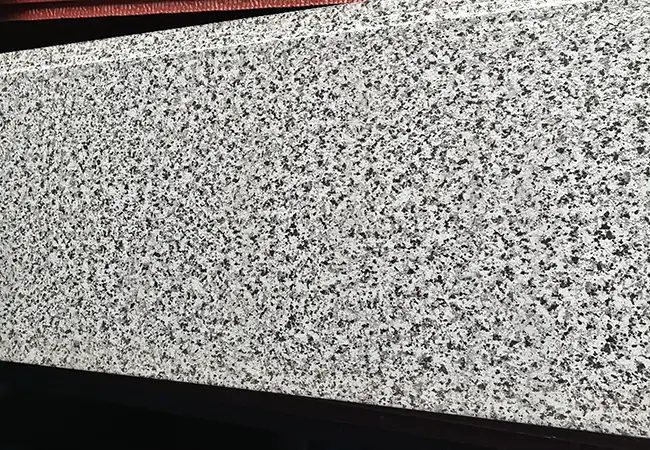

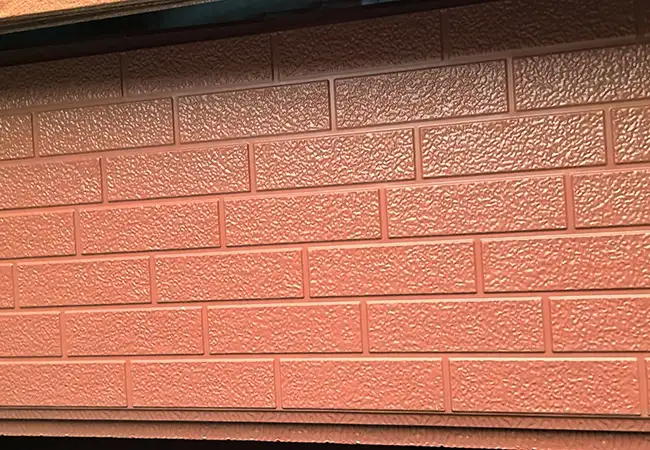

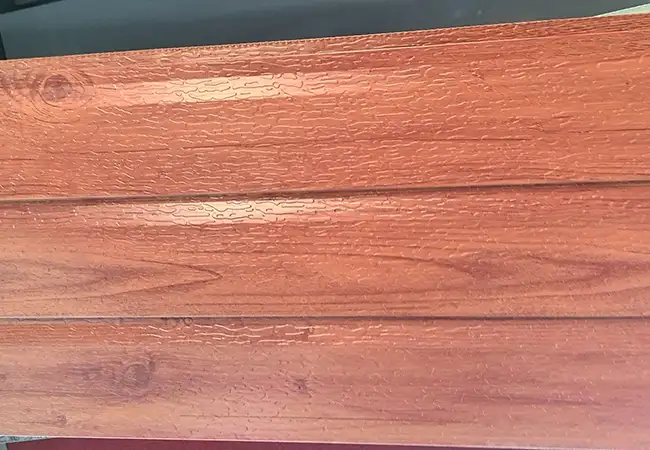

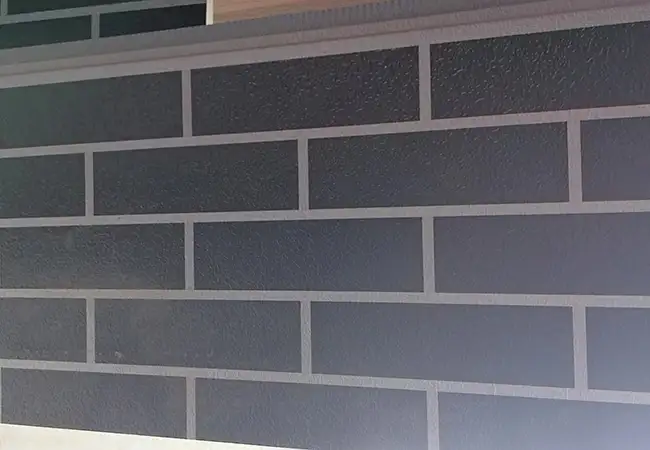

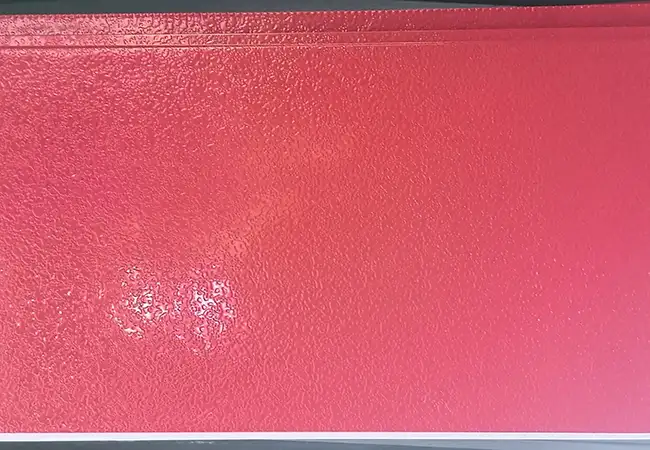

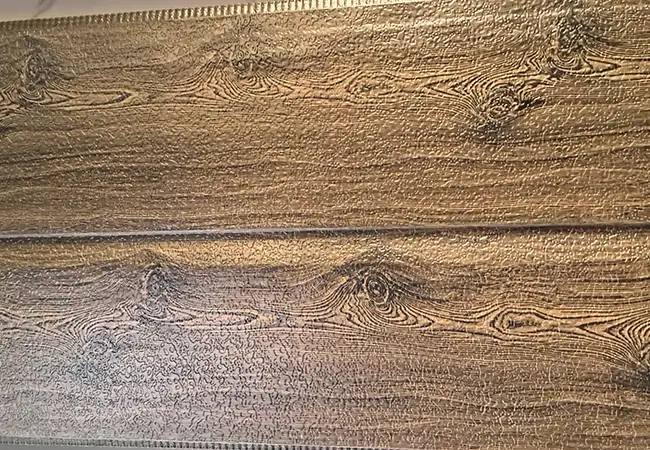

Integrierte Trockendämmplatte

Jason Building Materials bietet hochwertige integrierte Trockendämmplatten. Wir sind über den direkten Werksverkauf und den Großhandel erhältlich und bieten maßgeschneiderte Lösungen, die auf bestimmte Bauprojekte zugeschnitten sind.

Produktvorteile

1. Integrierte Außenwanddämmung und -dekoration

Herkömmliche Außenwandprojekte erfordern oft eine separate Handhabung von Isolier-, Schutz- und Dekorschichten; Im Gegensatz dazu bündelt die Dry-hung Insulation Integrated Board diese vielfältigen Funktionen in einem einzigen, einheitlichen Produkt.

2. Geeignet für den schnellen Außenwandbau

Die Verarbeitung und Laminierung der Platten erfolgt im Werk, die Verlegung erfolgt überwiegend trockenhängend vor Ort.

Dieses System eignet sich besonders gut für Neubauten, Fertigbauten, energetische Sanierungen bestehender Bauwerke und Projekte mit engen Bauzeitplänen.

3. Einfachere Standardisierung der Fassadenästhetik

Da die dekorative Oberflächenschicht im Werk fertiggestellt wird, können Farbe, Textur, Abmessungen und Oberflächeneffekte während der Massenproduktion konsistent kontrolliert werden.

Komponente des Kiel-Trockenhängesystems

Das Trockenhängesystem besteht aus folgenden Komponenten:

Hauptkiel: Vierkantrohr aus verzinktem Stahl (üblicherweise 40×40×2 mm oder 50×50×2,5 mm), mit Winkelhalterungen an der Wand befestigt. Die Vertikalität wird während der Kielinstallation angepasst.

Kleiderbügelmontage: Einschließlich Starterteile, Aufhänger und Anpassungsteile. Das Material des Kleiderbügels ist eine Aluminiumlegierung oder Edelstahl, mit mindestens4 Kleiderbügelpro Brett.

Ankerbolzen: Dehnbolzen aus Edelstahl. Bohrlochdurchmesser entspricht Schraubenspezifikation, Verankerungstiefe ≥40mm.

Belüftungshohlraum: Luftschichtabstand, der im Allgemeinen durch die Kieldicke gebildet wird20 – 40 mm, wodurch angesammelte Feuchtigkeit effektiv von der Wand abgeleitet wird, um die Lebensdauer der Wand zu verlängern.

Spätere Wartung: Das Trockenaufhängesystem unterstützt die Demontage einzelner Platinen. Eine regelmäßige Inspektion wird jeden Tag empfohlen2 Jahre, wobei der Schwerpunkt auf der Korrosion von Kleiderbügeln und der Alterung von Dichtungsmitteln liegt. Ersetzen Sie es umgehend, wenn Probleme festgestellt werden.

Definition einer integrierten Trockendämmplatte

Die integrierte Trockendämmplatte ist eine dekorative Wärmedämmplatte, die mithilfe der Trockenhängetechnik mit Metallkiel installiert wird. Der Unterschied zur Klebe-Anker-Methode besteht darin, dass das Brett nicht direkt an die Wand geklebt wird, sondern durch Aufhänger am Metallkiel befestigt wird, wobei zwischen Brett und Wand ein Hohlraum verbleibt. Der Vorteil dieser Bauweise besteht darin, dass Feuchtigkeit innerhalb der Wand durch den Hohlraum abgeleitet werden kann, ohne dass sich diese in der Dämmschicht ansammelt und zu Leistungseinbußen führt. Gleichzeitig ist der Lastpfad des Trockenhängesystems klar und eindeutig – die Last jedes Bretts wird über Aufhänger auf den Kielrahmen und dann vom Kiel auf die Hauptstruktur übertragen.

Technische Spezifikationen des Trockenaufhängesystems

Kielspezifikation:Vierkantrohr aus verzinktem Stahl 40×40×2 mm oder 50×50×2,5 mm

Kielabstand:Vertikal bei 600 mm, horizontaler Abstand entsprechend der Plattenhöhe

Kleiderbügelmaterial:Aluminiumlegierung (6063-T5) oder Edelstahl (304)

Tragfähigkeit einzelner Kleiderbügel: ≥ 1,0 kN(Sicherheitsfaktor ≥ 3)

Breite des Lüftungshohlraums:20 – 30 mm (bestimmt durch die Kieldicke)

Erdbebenbewertung:Mit unterschiedlichen Kielspezifikationen, kann erfüllt werden6 – 8 Gradseismische Befestigung

Anwendbare Projekte

Superhochhäuser(Höhe ≥ 100 m): Hoher Winddruck mit strengen Sicherheitsanforderungen; Das mechanische Verankerungssystem ist zuverlässiger

Küstengebäude: In Umgebungen mit hohem Salznebel reduziert die Hohlraumbelüftung die Feuchtigkeitsansammlung und verzögert die Korrosion

Altbausanierung, bei der die ursprüngliche Wand erhalten bleiben muss: Hängende Bretter beschädigen die ursprünglichen Außenwände nicht und beeinträchtigen den normalen Gebrauch nicht

Komplexe Gebäudeformen: Erfordert multidirektionalen Kielverstellraum, um Wandunebenheiten auszugleichen

Hochwertige Gewerbegebäude: Projekte mit hohen Anforderungen an Montagegenauigkeit und Fassadenwirkung

Anpassungsanweisungen

Die kundenspezifische Anpassung des Trockenhängesystems umfasst hauptsächlich:

Kiellayout:Kielabstände und Spezifikationen werden auf der Grundlage von Windlastberechnungen für die Gebäudefassade bestimmt. Die Kielparameter können je nach Boden und Höhe variieren.

Kleiderbügeltyp:Drei Kleiderbügeloptionen verfügbar –Verstellbare Kleiderbügelgeeignet für bestehende Gebäude mit allgemeiner Ebenheit,Feste Kleiderbügelgeeignet für Neubauten mit flachen Wänden,Integrierte Kleiderbügel mit IsolierungGeeignet für vorgefertigte Dämmplatten.

Dicke der Dämmschicht:Die Hohlraumbreite kann zwischen angepasst werden20 – 40 mmentsprechend den Anforderungen an die Isolierungskonstruktion.

Alle Metallverbinder werden vor der Auslieferung mit einer Feuerverzinkung oder einem Dacromet-Rostschutz behandelt.

Kundendienstunterstützung

Jason Building Materials bietet folgenden After-Sales-Support:

- Ein kostenloser Folgebesuch innerhalb6 MonateNach der Fertigstellung erfolgt die Abnahme zur Inspektion der Kielanschlüsse und des Dichtungszustands

- Der Garantieumfang umfasst: physikalische Eigenschaften der Platine (12 Monate), Metallbügel und Korrosionsbeständigkeit des Kiels (24 Monate), Beibehaltung der Dichtstoffelastizität (12 Monate)

- Für Wartungsbedarf, der über die Garantie hinausgeht, können wir weiterhin Zubehör liefern und technische Beratung anbieten, wobei wir nur Materialkosten berechnen

- Für Superhochhausprojekte mit mehr als100m, Garantiezeit kann verlängert werden24 Monatedurch Verhandlung

Definition

Warum sind rein verklebende Außenwanddämmsysteme bei Hochhäusern nicht zulässig? Denn oberhalb der 10. Etage herrscht Winddruck3 – 5 Malund zwar auf Bodenhöhe, und es kann nach der Alterung des Klebstoffs zu Absturzrisiken kommen. Gibt es eine Lösung, die eine vollständig mechanische Befestigung nutzt? Das Kiel-Trockenaufhängungssystem ist eine vollständig mechanische Verankerungslösung, die nicht auf Klebstoffen beruht – jedes Brett wird mit am Metallkiel befestigt4 – 6 Kleiderbügel aus Edelstahl, jeder Kleiderbügel trägt unabhängig eine Last mit einer individuellen Tragfähigkeit ≥1,0 kN.

Vergleich dreier Installationsmethoden

FAQ

F1: Was ist der Unterschied zwischen einer integrierten Trockendämmplatte und einer Verbunddämmplatte?

A1: Der Hauptunterschied ist die Installationsmethode. Trocken aufgehängte Bretter werden über ein Metallkielsystem mit mechanischen Aufhängern an der Wand befestigt, so dass zwischen Brett und Wand ein Belüftungshohlraum verbleibt. Verklebte Platten werden direkt auf die Wandoberfläche geklebt. Die trocken aufgehängte Methode ist bei Hochhäusern zuverlässiger und ermöglicht den Austausch einzelner Platten.

F2: Wozu dient der Belüftungshohlraum?

A2: Der Belüftungshohlraum ermöglicht die Ableitung von Feuchtigkeit im Inneren der Wand und verhindert so eine Ansammlung in der Dämmschicht, die zu Leistungseinbußen führen würde. Es hilft auch, die Wand trocken zu halten und verhindert Schimmel und Ausblühungen.

F3: Können trocken aufgehängte Dämmplatten mit integrierter Dämmung bei Gebäuden über 100 m verwendet werden?

A3: Ja. Das Trockenhängesystem ist für Gebäude mit unbegrenzter Höhe geeignet. Bei richtiger Winddruckauslegung und Kielspezifikationen kann es in Superhochhäusern eingesetzt werden. Bei Projekten über 100 m kann die Garantie auf 24 Monate verlängert werden.
